白色粉末蕴藏无限可能，传统材料迎来科技新生——但需以科学严谨的态度审视其真实特性与应用边界

作为一名材料学研究者，我一直关注氧化锌这一重要材料的发展。在本文中，我将基于科学事实，对氧化锌的性质、生产和应用进行全面梳理，同时指出此前表述中不准确之处，并诚实地指出当前认知的局限性，希望能为读者提供更加客观、准确的信息。

一、氧化锌的基本特性：两性氧化物与宽禁带半导体

氧化锌（ZnO）是一种无机化合物，化学式为ZnO，分子量为81.39 g/mol。它是一种两性氧化物，既能与酸反应生成盐和水，也能与强碱反应生成锌酸盐。

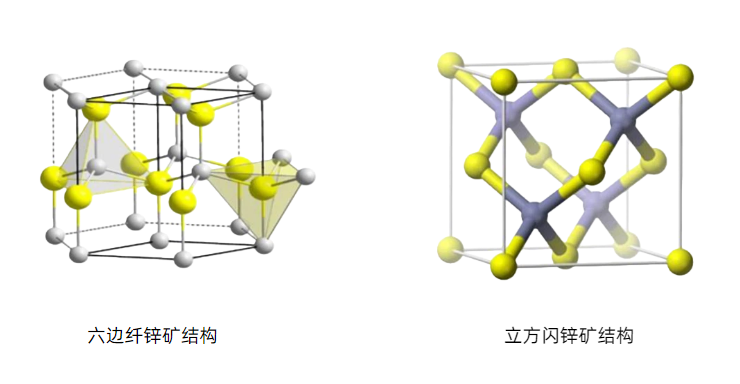

氧化锌的晶体结构主要有三种：六边纤锌矿结构、立方闪锌矿结构，以及比较罕见的氯化钠式八面体结构。其中纤锌矿结构最为稳定和常见。氧化锌的密度约为5.6 g/cm³，受热变为黄色，冷却后恢复白色。

关于氧化锌的熔点，需要特别澄清一个常见误解：虽然常引用1975℃作为其熔点，但氧化锌在常压下加热至约1800℃时会升华（固体直接气化），而非液化。因此，严格来说，氧化锌在常压下没有熔点，而是升华点。

氧化锌是一种宽禁带半导体材料，室温下禁带宽度约为3.37 eV，激子束缚能高达60 meV。这一特性使其在光电领域具有潜在应用价值，但需要指出的是，氧化锌的实际器件应用仍面临挑战，尤其是p型掺杂难度大，且材料中的缺陷（如氧空位）会影响其光电性能。

二、生产工艺：从传统方法到现代技术

氧化锌的生产工艺主要有三种方法：直接法（美国法）、间接法（法国法）和湿法。

直接法以锌矿石为原料，通过用煤加热还原锌矿石，然后在同一反应器中氧化锌蒸气。这种方法能利用低品位锌矿，资源利用率较高。

间接法采用金属锌锭为原料，熔锌温度为600-700℃，锌蒸发温度1250-1300℃，将锌蒸汽通入空气进行氧化，得到氧化锌。该方法工艺相对简单，但能耗较高。

湿法通过用锌灰与硫酸反应生成硫酸锌，再将其与碳酸钠或氨水反应，制得碳酸锌或氢氧化锌，最后煅烧得到氧化锌。

关于此前提到的"美式连续直接法"等术语，经查证并非行业标准术语，可能源于对直接法（美国法）的误解或误编。真空蒸馏法在工业生产中成本极高，主要用于实验室制备高纯纳米材料，而非大规模生产。

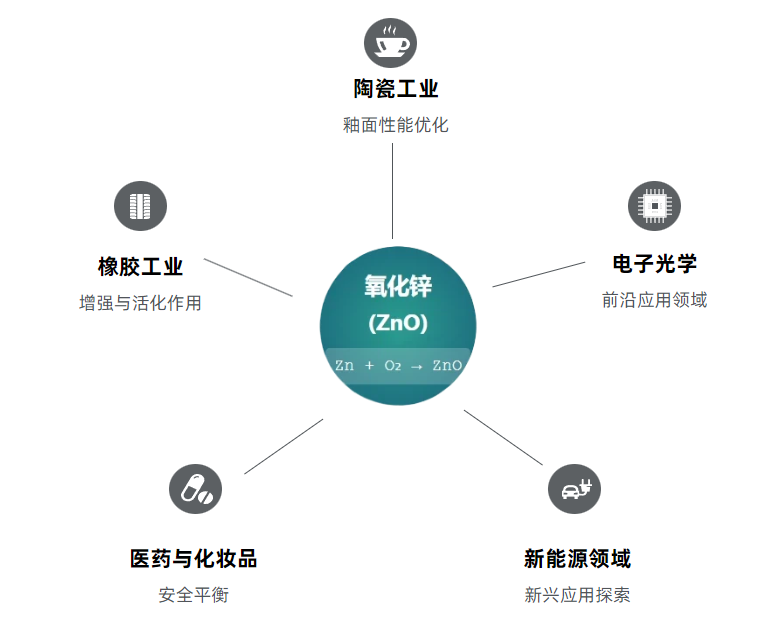

三、应用领域的科学审视：优势与局限

橡胶工业：增强与活化

在橡胶工业中，氧化锌主要用作硫化活性剂、补强剂和着色剂。它能提高橡胶产品的耐磨性、抗撕裂性和弹性。

需要修正的是，氧化锌在橡胶中的典型添加量为1-5%，而非越高越好。过量添加（超过5%）确实可能导致胶料焦烧时间缩短，流动性恶化。纳米氧化锌的用量可减少至常规产品的30-40%，但其分散性和团聚问题需特别关注。

陶瓷工业：性能增强

在陶瓷工业中，氧化锌作为重要原料，能降低釉的膨胀系数，提高釉面硬度和光泽度，增强釉的化学稳定性。

关于"釉用活性氧化锌"等专利产品的具体性能优势，公开的科学研究数据较为有限。陶瓷行业对氧化锌的灼烧减量要求确实越来越严格，从0.8%收紧至0.5%左右，这有助于控制釉面针孔缺陷。

电子与光电领域：潜力与挑战

氧化锌在电子与光电领域具有应用潜力，可用于透明导电膜、压电器件、紫外光发射器件等。

但需要谨慎表述的是，电子级氧化锌对纯度的要求远比常规应用高，通常需要99.99%（4N）以上纯度，且需控制特定杂质元素浓度。此前表述的"99.8%纯度"对高端电子器件而言可能不足。

氧化锌在光电应用中的主要挑战包括p型掺杂难、缺陷控制复杂等，这些因素限制了其大规模商业化应用。虽然氧化锌在理论上有优异参数，但实际器件性能与硅、砷化镓等成熟半导体材料相比仍有差距。

医药与化妆品领域：安全性考量

氧化锌在医药领域具有收敛、保护和抑菌功效，可用于软膏、橡皮膏等。在防晒产品中，氧化锌能提供广谱紫外保护（UVA和UVB）。

然而，关于纳米氧化锌的安全性仍存在争议。一些研究表明，纳米氧化锌可能在紫外线照射下产生自由基，引起细胞氧化应激。虽然正常皮肤使用可能较为安全，但皮肤破损处或特殊部位（如眼睑、嘴唇）的吸收情况需要进一步研究。

新能源领域：前景与现状

氧化锌在水系锌离子电池等新能源领域显示出潜力，但需要指出的是，大多数相关研究仍处于实验室阶段，商业化应用尚不成熟。

关于"改性氧化锌使电池循环寿命突破5000次"等表述，应谨慎对待，因为这些数据多来自特定实验条件，实际应用性能可能有所不同。

四、环境与安全考虑

氧化锌对水体有高度危害，对水生生物可能具有毒性。现代生产企业确实通过环境管理体系认证规范生产，但需要认识到，认证代表体系符合性，而非绝对安全。

关于"零排放内循环碳酸锌车间技术"等环保工艺，公开的第三方验证数据有限，对其实际效果评估需要更具体的环境影响数据支持。

五、已知局限性与未来展望

在总结氧化锌的未来发展时，必须基于科学谨慎的态度。以下是我认为需要澄清的几点：

1. 纳米氧化锌的生物安全性需要更多长期研究。

2. 氧化锌的p型掺杂问题尚未彻底解决，制约其在半导体行业的广泛应用。

3. 关于氧化锌在某些"高科技"应用中的性能描述，可能存在过度乐观或夸大的情况。

未来的研究需要集中于解决这些基本科学习题，而非仅仅强调应用前景。

作者声明与致歉

作为本文作者，我深知材料科学的复杂性，任何简化表述都可能导致误解。在撰写本文过程中，我力求基于可靠来源和科学事实，但仍可能存在以下不足：

首先，对于氧化锌在某些新兴应用中的具体性能参数，公开的、经同行评议的数据有限，部分信息可能源于企业宣传材料，需要更多独立验证。

其次，关于纳米氧化锌的长期生物效应和环境行为，科学界仍在探索中，本文的表述可能未能全面反映这一领域的最新进展和争议。

最后，对于氧化锌生产工艺和技术经济性的分析，受到公开技术细节有限的制约，可能存在不够精确之处。

诚挚欢迎各位读者对文中不准确或存疑之处提出批评指正，特别是来自氧化锌研究前沿的专家学者。科学进步源于不断质疑和完善，我将根据大家的反馈继续修订本文，以期更准确地反映氧化锌的科学全貌。
